放射源使用及維護作業指導書

1  范圍
    本標準規定了生產、使用含密封放射源(以下簡稱密封源)的檢測儀表(簡稱檢測儀表)的放射防護要求。
    本標準適用于所有進行標準放射源操作的生產技術人員及工程技術人員。
    本標準適用于含密封源強度測量型檢測儀表，不適用于GB13367《輻射源和實踐的豁免管理原則》規定豁免范圍內的檢測儀表。

2  規范性引用文件
    下列標準中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版本均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡不注日期的引用文件，其最新版本適用于本標準。
    GB4075 密封放射源分級
    GB4076 密封放射源一般規定
    GB8703 輻射防護規定
    GB11806 放射性物質安全運輸規定
    GB13367 輻射源和實踐的豁免管理原則
    GB14052 安裝在設備上的同位素儀表的輻射安全性能要求

3  術語和定義
3.1 源容器

放置密封源使其處于正確的幾何位置，并提供足夠的屏蔽防護，以使周圍輻射水平低于規定值的容器。源容器上還可設置控制有用線束通和斷的源閘以及輻射狀態指示器等。
3.2 有用線束

通過源容器的窗、光欄、圓錐孔或其他形狀準直器件的輻射。
3.3 含密封源強度測量型檢測儀表
    通過探測有、無待測物時粒子注量的變化或探測粒子與物質相互作用所產生的次級粒子的注量來檢測有關量的一種儀表，如料位計、厚度計、密度計、濕度計、核子皮帶秤等。

4  對源容器的放射防護要求
4.1 用于支持和容納密封源的部件必須做到既能牢固、可靠地固定密封源，又便于密封源的裝拆。

4.2 在不同的使用條件下，檢測儀表的源容器必須符合GB14052規定的相應級別的源容器漏射線劑量當量率、正常工作條件下的最高和最低溫度、源閘耐力及抗火能力等項安全性能要求。
4.3 源容器應有由外表面不可直接視見的隱式組裝結構，或具有使用特殊的專用工具時才能組裝、拆卸源容器的零部件。
4.4 當源容器設有限束器、源閘時，必須符合下列要求：
    a) 當透射式檢測儀表的探測器處于距密封源最遠的使用位置時，以密封源為中心的有用線束的立體角不宜超出無屏蔽體探測器或探測器的屏蔽體，以使穿過探測器或其屏蔽體的漏射線滿足表1的要求。
    b) 源閘應在"開"、"關"狀態分別鎖定位置，并有明顯的"開"、"關"狀態指示。

4.5 鄰近密封源的部件應選用散射線、韌致輻射線少，耐輻照的材料。
4.6 源容器對電離輻射的屏蔽設計應符合最優化原則，使透過源容器外表面的漏射線不僅滿足規定的劑量限值，而且達到"可以合理做到的盡可能低的輻射水平"。
4.7 對于發射α、低能β低能X射線的密封源，距附錄A(規范性附錄)所示邊界外5cm處的劑量當量率應小于2.5μSv/h。
4.8 除4.7以外的檢測儀表，在不同場所使用時，距附錄A(規范性附錄)所示邊界外5cm和100cm處的劑量當量率應滿足表1的要求。

表1 檢測儀表的使用場所和相應的泄漏射線控制量

4.9 源容器外表面必須有牢固的標牌并清晰地標明下列內容:
    a) 符合GB8703規定的電離輻射標志；
    b) 制造廠家、出廠日期、產品型號和系列號；
    c) 核素的化學符號和質量數、密封源的活度及活度的測量日期；
    d) 符合GB14052規定的檢測儀表的類別和安全性能等級的代號。

5 對檢測儀表的放射防護要求
5.1 密封源必須符合GB4075和GB4076的要求。
5.2 源容器必須符合第4章的要求。
5.3 當需要以遠距離控制的方式把密封源輸送到源容器外部時，檢測儀表應：
    a) 具有在控制臺和源容器上醒目顯示密封源工作狀態的指示部件；
    b) 配有監視密封源工作狀態的劑量?jī)x器。
5.4 檢測儀表的隨機文件必須包括：
    a) 檢測儀表技術特性的文件中應列出與4.2和4.6～4.9條有關的內容與技術數據；
    b) 檢測儀表的放射防護檢驗合格證；
    c) 有關密封源和源容器安裝、拆卸、檢修、運輸、貯存及退役、放射事故預防、異常事件應急處置、檢測儀表使用許可登記等放射防護注意事項；
    d) 當檢測儀表在工作狀態時相應于2.5μSv/h劑量當量率的曲線或圖、表。

6  生產、使用檢測儀表的放射防護要求
6.1 密封源選擇
    在滿足測量需求的條件下，應選用活度低、貫穿能力弱、放射毒性低的密封源。
6.2 貯存要求
    密封源、含密封源的源容器的貯存和安裝、檢修檢測儀表時含密封源的源容器的臨時存放應同時滿足下列要求：
    a) 具有防盜的貯存條件和管理措施；
    b) 具有屏蔽防護措施，使非放射工作人員可能到達的任何位置上的劑量當量率小于2.5μSv/h；
    c) 存放處設有醒目的"電離輻射"標志。
6.3 運輸要求
    密封源、含密封源的源容器的運輸必須遵守GB11806。
6.4 生產要求
    在下述情況下，應按7.1條規定的放射防護檢驗項目進行型式試驗：
    a) 新產品投產前；
    b) 連續生產中的產品，每?jī)赡瓴粦?yīng)少于一次；
    c) 間隔一年以上再投產時；
    d) 在設計、工藝或材料有重大改變時。
6.5 使用要求
6.5.1 新購入的檢測儀表必須按本標準進行放射防護驗收。
6.5.2 在檢測儀表的安裝場所，必須牢固、可靠地安裝源容器，采取措施防止丟失密封源，限制人員進入源容器與受檢物之間的有用線柬區域。
6.5.3 涉及密封源的安裝、檢查、維修，操作人員必須熟悉源容器的結構，掌握放射防護技能，并取得放射工作資格。
6.5.4 退役的密封源必須按放射性危險物品嚴格管理，或退回生產廠家或轉送退役源保管部門，并有永久的檔案。

7  檢驗
7.1 檢驗項目：檢測儀表的放射防護性能檢驗項目要求列于表2。

注：表中“√ ”表示必須檢驗，“×”表示不需檢驗
7.2 源容器的試驗與評價方法
7.2.1 源容器的適用溫度范圍、抗火能力試驗和源閘耐力試驗按照GB14052規定進行。
7.2.2 源容器的適用溫度和源閘耐力試驗后必須滿足：
    a) 源容器的安全機構和其他有關部件仍能正常動作，標識和指示仍清晰；
    b) 源容器周圍的劑量當量率不大于實驗前的1.5倍。
7.2.3 源容器抗火能力試驗后必須滿足：

    a) 在任意方向上，距源容器外表面1m處的劑量當量率小于10mSv/h；
    b) 密封源仍在源容器內；
    c) 源容器內部部件的表面污染總量小于2kBq。
7.3 測量泄漏射線的儀器與方法

7.3.1 測量?jī)x器應當適合待測射線的輻射類型、能量和輻射水平。
7.3.2 型式試驗時，源容器內密封源的活度應為額定活度值。當密封源的活度低于額定活度時，需將檢驗結果乘以系數K。

7.3.3 密封源在貯存位置(關閉源閘)時，源容器漏射線檢測點如下：
    a) 以密封源為坐標原點，有用線束中心軸方向?yàn)?/span>Z軸，垂直于Z軸平面內任選相互垂直的X、Y軸。在X、Y、Z軸線的正負方向上，距源容器表面5cm和100cm的位置上進行檢測；
    b) 對于源容器和探測器位于待測物兩側的透射式儀表，在有用線束軸上，源容器和探頭的相鄰表面之間的距離小于或等于10cm時，不必在二者之間的區域內測量。當該距離大于10cm時，必須進行測量(參見附錄A圖A6)。
7.3.4 密封源在工作位置(源閘開)時，源容器外泄漏射線的檢測，應當：
    a) 對透射式儀表，在無待測物的條件下檢測；
    b) 對散射式儀表，在有待測物的條件下檢測。
    檢測點應包括:附錄A所示位置；預計劑量較高的位置；人員停留時間長的位置等。
7.3.5 距4.7所述邊界外5cm處的檢測，所記錄的讀數值應當是10cm²面積上的讀數平均值。距邊界外100cm處的檢測，所記錄的讀數值應當是100cm²面積上的讀數平均值。
    檢測點與邊界的距離應當以防護劑量測定儀器探測器的中心位置計量。對于含中子源的儀表，距4.7所述邊界外5cm處的檢測，可以中子防護劑量?jī)x器的探頭貼近邊界位置進行近似檢測。

8 Cs-137放射源安全技術操作規程

8.1 Cs-137放射源的安全存放步驟

8.1.1 放射源必須存放在鉛罐或結晶器中，任何時候都不能單獨裸露在其它任何地方。

8.1.2 沒有使用時，源必須由專人放入鉛罐并存放入專用房?jī)?nèi)的存放鐵箱內，鎖好鐵箱后把房間鐵門鎖上，保管人應認真檢查，防止放射源丟失。

8.2 結晶器上安裝Cs-137放射源的安全操作步驟

8.2.1 打開專用存放房房間鐵門后，取出鉛罐。

8.2.2 將源罐放置結晶器旁，將結晶器上的封蓋打開。

8.2.3 打開源罐蓋，將放射源從源罐中用長柄工具取出后快速放入結晶器的源夾持器中，操作時，人站在有鉛防護的一側。

8.2.4 封蓋上好后，用石棉布或耐火泥將封蓋防護好。

8.2.5 將源罐蓋好后放至指定地點。

8.3 從結晶器中取出源盒的操作

8.3.1 去掉保護石棉布或耐火泥。

8.3.2 將源罐放置結晶器旁，打開源罐蓋

8.3.3 打開結晶器封蓋，將放射源從結晶器中用長柄工具取出后快速放入源罐中，將源罐蓋好。操作時，人站在有鉛防護的一側。

8.3.4 如放射源長期不用時，將帶源的鉛灌放至指定存放地點。

8.3.5如換完結晶器繼續使用時，重復2步驟。

8.4 操作工在塞引錠頭時，請先將防護擋板放在放射源安裝處，再進行操作。完成后將檔板存放在指定地點，以便下次取用。

8.5 取放放射源時盡量快速，使用長柄工具，避免與人眼近距離接觸。

8.6 放射源屬重要物品，一定要責任到人，避免遺失。

9  附表

A.1 檢測儀表的源容器外圍的劑量當量測量區示意圖

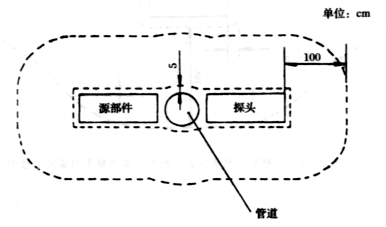

圖A.1-1 密度計源容器外圍的劑量當量率測量區示意圖

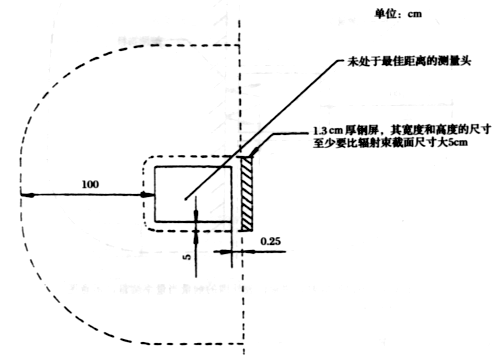

圖A.1-2 料位計源容器外圍的劑量當量率測量區示意圖

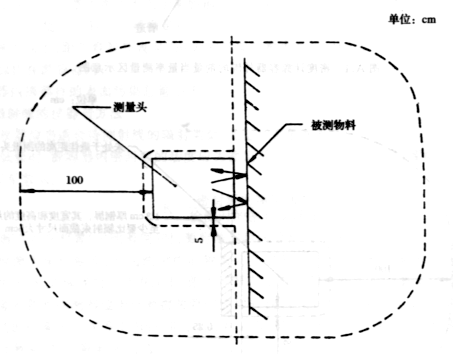

圖A.1-3 β、γ反散射式測量?jī)x表外圍的劑量當量率測量區示意圖

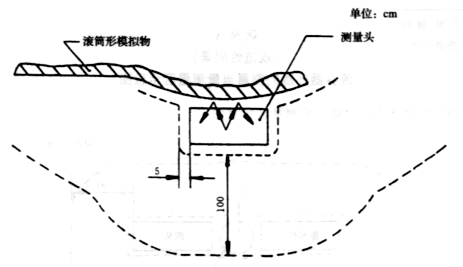

圖A.1-4 表面反散射式測量?jī)x表外圍的劑量當量率測量區示意圖

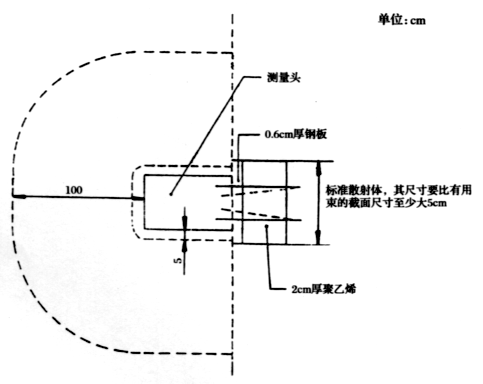

圖A.1-5反散射式中子測量?jī)x表外圍的劑量當量率測量區示意圖

A.2 透射式檢測儀表探頭與源容器相鄰表面之間的距離小于、等于或大于10cm時，源閘"開"或"關"狀態下，源容器外圍的劑量當量率測量區等距離輪廓線示意圖
